Chiều cao OH là một phần không thể thiếu trong bản vẽ thiết kế thang máy. Vậy OH có nghĩa là gì? Có những tiêu chuẩn nào cần đạt được đối với chiều cao OH? Hãy cùng tìm hiểu qua bài viết sau đây của Công ty thang máy Đại Vĩnh Hưng nhé!

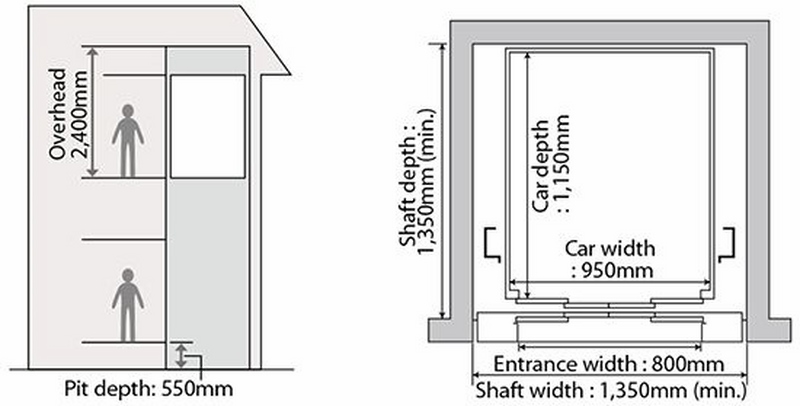

Chiều cao OH thường lớn hơn chiều cao của 1 tầng

Chiều cao OH thường lớn hơn chiều cao của 1 tầng

Chiều cao OH là gì?

OH viết tắt của overhead là phần chiều cao được tính khoảng cách từ mặt sàn trên cùng có cửa thang máy cho đến mặt sàn nơi chứa máy kéo. Chiều cao OH là khoảng không gian an toàn để chứa được cabin khi đi lên tầng cao nhất. Và với thang không phòng máy thì 1 phần của OH được dành ra để lắp đặt các bộ phận quan trọng như máy kéo; tủ điều khiển. Nếu kích thước OH không đạt chuẩn có thể gây cản trở cho việc vận hành; sử dụng thang máy về lâu dài.

Các quy chuẩn về chiều cao OH

So với chiều cao của 1 tầng thì chiều cao OH phải lớn hơn. Thường chiều cao 1 tầng dao động từ 3000mm cho đến 3300. Khi đó, OH sẽ phải từ 3800mm trở lên, tùy theo từng loại thang và tốc độ riêng.

OH phải cao hơn chiều cao của tầng nhằm đáp ứng những yêu cầu sau:

  • Tiêu chí an toàn: Chiều cao của cabin và cả những thiết bị đặt trên nóc cabin bình quân là 3000mm. Do vậy, tầng trên cùng cần được bố trí thêm 1 khoảng cách an toàn; nhằm tránh va chạm mạnh khi cabin chạy vượt quá hành trình.

GỬI THẮC MẮC CỦA BẠN ĐỂ KỸ SƯ GIẢI ĐÁP MIỄN PHÍ

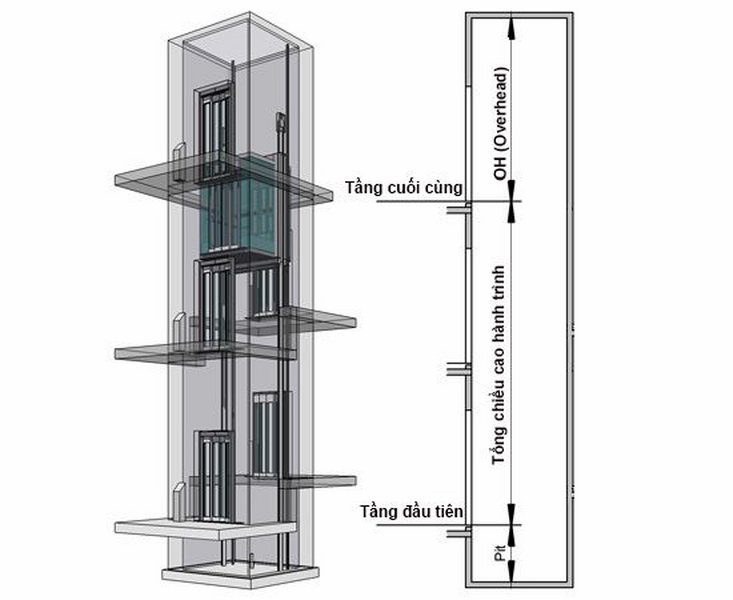

chiều cao OH phải đúng chuẩn

OH phải đúng chuẩn để hạn chế tình trạng cabin va chạm khi vượt quá hành trình

  • Tiêu chuẩn an toàn: Ở 2 đầu của hành trình thang máy sẽ có các thiết bị đảm bảo an toàn cho hành trình nên cần không gian để lắp đặt.
  • Không gian đủ rộng cho việc bảo trì thang máy: Trong quá trình sử dụng; thang máy cần được bảo trì để duy trì khả năng vận hành tốt và gia tăng tuổi thọ. Lúc này, trên nóc cabin phải có 1 khoảng không gian dư ra cho kỹ thuật viên đứng thao tác.

Các yếu tố quyết định đến thông số của OH

Kích thước cho OH ở mỗi thang máy là khác nhau, tùy thuộc vào những yếu tố sau:

  • Tốc độ thang máy: Tốc độ càng cao thì đòi hỏi OH càng cao. Vì khi tốc độ cao, máy móc cũng lớn hơn; có sự thay đổi nên OH cũng phải cao hơn đủ không gian để chứa máy móc.

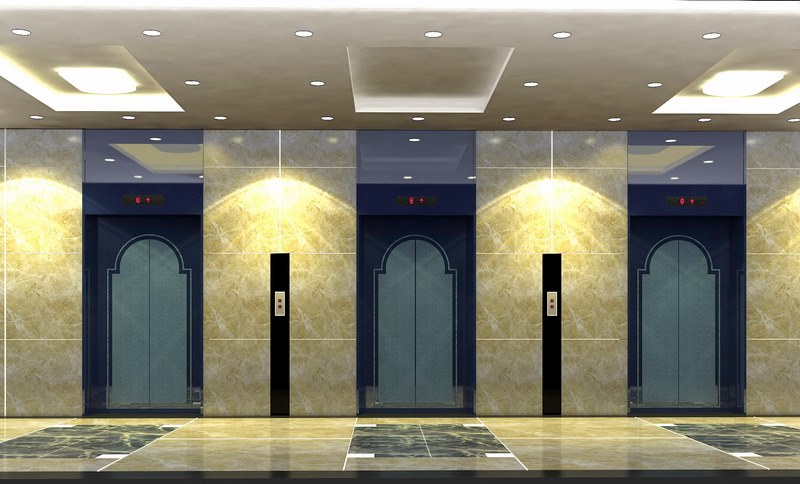

Chiều cao OH của thang máy ở các tòa nhà thường lớn hơn thang máy gia đình

Chiều cao OH của thang máy ở các tòa nhà thường lớn hơn thang máy gia đình

  • Loại thang máy: OH của thang có phòng máy thường thấp hơn thang không phòng máy. Nhưng bù lại; thang có phòng máy lại cần bố trí thêm 1 căn phòng để chứa máy kéo, tủ điều khiển…
  • Loại máy kéo: Tùy vào loại máy kéo được sử dụng cho thang máy; mà overhead của thang cũng có sự thay đổi linh hoạt.

CLICK VÀO DƯỚI ĐÂY ĐỂ NHẬN BÁO GIÁ THANG MÁY THEO YÊU CẦU CỦA BẠN QUA EMAIL

Trên đây là những thông tin về yêu cầu của chiều cao OH thang máy. Hiểu rõ chúng sẽ giúp bạn dễ dàng hơn khi đọc bản vẽ thiết kế. Đồng thời; có sự phối hợp giữa phía xây dựng công trình và công ty lắp đặt thang máy nhằm đảm bảo cho OH đạt tiêu chuẩn. Nếu bạn còn thắc mắc về bất kỳ thông tin nào liên quan đến thang máy gia đình, thang máy tải hàng; thang máy tải khách,… hãy liên hệ với Công ty thang máy Thế Giới Thang Máy để được tư vấn miễn phí nhé!
